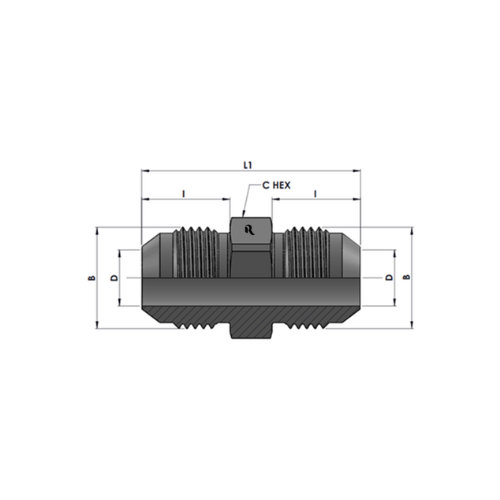

RJ2403-00-00 Series MJ-MJ STRAIGHT
Description
| Tube O.D |
A THREAD |
Hex |
L1 Length |
I |
D DRILL |
Part Number |
Torque N-m |
Working pressure in Bar |
| 1/8″ |
5/16″-24UNF-2A |
11.11 |
29.70 |
11.40 |
1.60 |
RJ-2403-02-02 |
8-9 |
345 |
| 3/16″ |
3/8″-24UNF-2A |
11.11 |
31.20 |
12.20 |
3.20 |
RJ-2403-03-03 |
11-12 |
345 |
| 1/4″ |
7/16″-20UNF-2A |
12.70 |
34.80 |
14.00 |
4.40 |
RJ-2403-04-04 |
15-16 |
345 |
| 5/16″ |
1/2″-20UNF-2A |
14.29 |
34.80 |
14.00 |
6.00 |
RJ-2403-05-05 |
19-21 |
345 |
| 3/8″ |
9/16″-18UNF-2A |
15.88 |
35.80 |
14.10 |
7.50 |
RJ-2403-06-06 |
24-28 |
345 |
| 1/2″ |
3/4″-16UNF-2A |
20.64 |
41.10 |
16.70 |
9.90 |
RJ-2403-08-08 |
49-53 |
310 |
| 5/8″ |
7/8″-14UNF-2A |
23.81 |
47.50 |
19.30 |
12.30 |
RJ-2403-10-10 |
77-85 |
240 |
| 3/4″ |
1-1/16″-12UN-2A |
28.58 |
54.90 |
21.90 |
15.50 |
RJ-2403-12-12 |
107-119 |
240 |
| 7/8″ |
1-3/16″-12UN-2A |
31.75 |
56.10 |
22.60 |
18.30 |
RJ-2403-14-14 |
127-140 |
210 |
| 1″ |
1-5/16″-12UN-2A |
34.93 |
57.20 |
23.10 |
21.40 |
RJ-2403-16-16 |
147-154 |
210 |
| 1-1/4″ |
1-5/8″-12UN-2A |
42.86 |
61.70 |
24.30 |
27.40 |
RJ-2403-20-20 |
172-181 |
170 |
| 1-1/2″ |
1-7/8″-12UN-2A |
50.80 |
69.80 |
27.50 |
33.30 |
RJ-2403-24-24 |
215-226 |
140 |
| 2″ |
2-1/2″-12UN-2A |
66.68 |
86.40 |
33.90 |
45.20 |
RJ-2403-32-32 |
332-350 |
105 |
