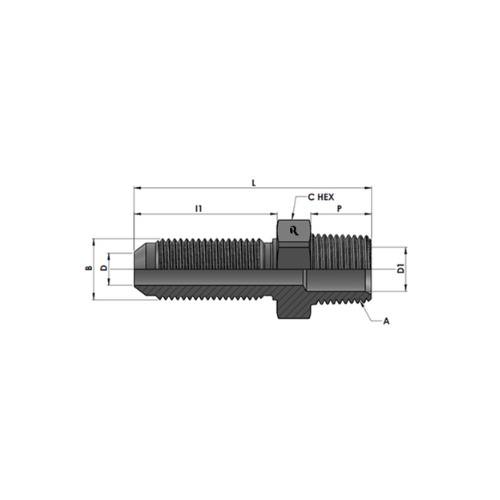

RJ2706-00-00 Series MP-MJ BULKHEAD STR.
Description
| Tube O.D |
A THREAD |
B THREAD |
Hex |
I |
I1 |
P |
D DRILL |
D1 DRILL |
Part Number |
Working pressure in Bar |
| 1/4″ |
1/4″-18NPTF-2 |
7/16″-20UNF-2A |
17.47 |
53.60 |
30.50 |
14.20 |
4.40 |
7.00 |
RJ-2706-04-04 |
275 |
| 3/8″ |
3/8″-18NPTF-2 |
9/16″-18UNF-2A |
20.63 |
55.60 |
32.50 |
14.20 |
7.50 |
10.30 |
RJ-2706-06-06 |
210 |
| 1/2″ |
1/2″-14NPTF-2 |
3/4″-16UNF-2A |
25.40 |
66.00 |
36.60 |
19.00 |
9.90 |
13.50 |
RJ-2706-08-08 |
210 |
| 3/4″ |
3/4″-14NPTF-2 |
1-1/16″-12UN-2A |
34.92 |
75.70 |
21.90 |
19.00 |
15.50 |
18.30 |
RJ-2706-12-12 |
170 |
| 1″ |
1″-11-1/2NPTF-2 |
1-5/16″-12UN-2A |
41.27 |
80.51 |
23.10 |
23.90 |
21.50 |
23.80 |
RJ-2706-16-16 |
170 |
| 1-1/4″ |
1-1/4″-11-1/2NPTF-2 |
1-5/8″-12UN-2A |
47.62 |
84.58 |
24.30 |
24.60 |
27.50 |
31.70 |
RJ-2706-20-20 |
80 |
| 1-1/2″ |
1-1/2″-11-1/2NPTF-2 |
1-7/8″-12UN-2A |
53.97 |
87.37 |
27.50 |
25.40 |
33.50 |
38.00 |
RJ-2706-24-24 |
70 |
| 2″ |
2″-11-1/2NPTF-2 |
2-1/2″-12UN-2A |
69.85 |
99.00 |
33.90 |
26.20 |
45.20 |
49.00 |
RJ-2706-32-32 |
70 |
