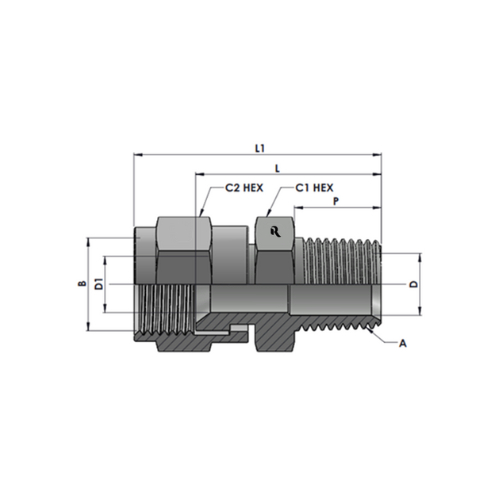

RJ6505-00-00 Series MP-FJS STRAIGHT
Description
| Tube O.D. |
A THREAD |
B THREAD |
Y Hex |
C2 Hex |
L |
L2 |
P |
D Drill |
D1 Drill |
Part Number |
Working pressure in Bar |
| 1/4″ |
1/4″-18NPTF-2 |
7/16″-20UNF-2B |
15.88 |
14.28 |
30.48 |
39.37 |
14.20 |
7.00 |
4.40 |
RJ-6505-04-04 |
275 |
| 3/8″ |
1/4″-18NPTF-2 |
9/16″-18UNF-2B |
14.28 |
17.46 |
33.02 |
42.54 |
14.20 |
7.00 |
7.50 |
RJ-6505-04-06 |
275 |
| 3/8″ |
3/8″-18NPTF-2 |
7/16″-20UNF-2B |
19.05 |
14.28 |
31.24 |
40.13 |
14.20 |
10.30 |
4.40 |
RJ-6505-06-04 |
210 |
| 3/8″ |
3/8″-18NPTF-2 |
9/16″-18UNF-2B |
19.05 |
17.46 |
32.00 |
41.65 |
14.20 |
10.30 |
7.50 |
RJ-6505-06-06 |
210 |
| 1/2″ |
3/8″-18NPTF-2 |
3/4″-16UNF-2B |
22.22 |
22.22 |
33.27 |
44.19 |
14.20 |
10.30 |
9.90 |
RJ-6505-06-08 |
210 |
| 5/8″ |
3/8″-18NPTF-2 |
7/8″-14UNF-2A |
23.81 |
25.40 |
34.54 |
47.24 |
14.20 |
10.30 |
12.30 |
RJ-6505-06-10 |
210 |
| 3/8″ |
1/2″-14NPTF-2 |
9/16″-18UNF-2B |
22.22 |
17.46 |
38.35 |
47.75 |
19.00 |
13.50 |
7.50 |
RJ-6505-08-06 |
210 |
| 1/2″ |
1/2″-14NPTF-2 |
3/4″-16UNF-2B |
22.22 |
22.22 |
39.62 |
50.29 |
19.00 |
13.50 |
9.90 |
RJ-6505-08-08 |
210 |
| 3/4″ |
1/2″-14NPTF-2 |
1-1/16″-12UN-2B |
25.40 |
31.75 |
40.13 |
54.61 |
19.00 |
13.50 |
15.50 |
RJ-6505-08-12 |
210 |
| 1/2″ |
3/4″-14NPTF-2 |
3/4″-16UNF-2B |
28.58 |
22.22 |
42.41 |
53.08 |
19.00 |
18.30 |
9.90 |
RJ-6505-12-08 |
170 |
| 5/8″ |
3/4″-14NPTF-2 |
7/8″-14UNF-2A |
28.58 |
25.40 |
43.18 |
56.05 |
19.00 |
18.30 |
12.30 |
RJ-6505-12-10 |
140 |
| 3/4″ |
3/4″-14NPTF-2 |
1-1/16″-12UN-2B |
28.58 |
31.75 |
43.68 |
57.91 |
19.00 |
18.30 |
15.50 |
RJ-6505-12-12 |
140 |
| 1″ |
3/4″-14NPTF-2 |
1-5/16″-12UN-2B |
34.92 |
38.10 |
44.95 |
60.19 |
19.00 |
18.30 |
21.50 |
RJ-6505-12-16 |
140 |
| 1″ |
1″-11-1/2NPTF-2 |
1-5/16″-12UN-2B |
34.92 |
38.10 |
50.03 |
65.02 |
23.90 |
23.80 |
21.50 |
RJ-6505-16-16 |
140 |
| 1-1/2″ |
1-1/2″-11-1/2NPTF-2 |
1-7/8″-12UN-2B |
50.80 |
57.15 |
57.65 |
78.51 |
25.40 |
38.10 |
33.32 |
RJ-6505-24-24 |
70 |
