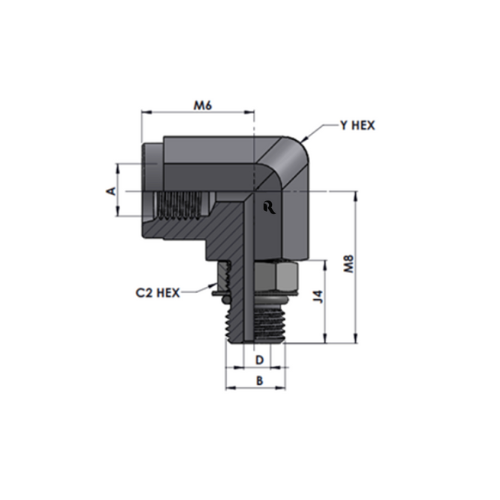

RJ6805-00-00 Series MAORB-FP 90°
Description
| Tube O.D. |
A THREAD |
B THREAD |
Y Hex |
C2 Hex |
N |
M7 |
J4 |
D Drill |
Part Number |
Torque N-m |
Working pressure in Bar |
| 1/4″ |
1/4″-18NPTF-2 |
7/16″-20UNF-2A |
19.05 |
.28 |
22.30 |
32.00 |
18.20 |
4.4 |
RJ-6805-04-04-NWO |
15-16 |
345 |
| 3/8″ |
3/8″-18NPTF-2 |
9/16″-18UNF-2A |
22.22 |
17.46 |
25.90 |
35.80 |
19.10 |
7.50 |
RJ-6805-06-06-NWO |
24-28 |
345 |
| 1/2″ |
1/2″-NPTF-2 |
3/4″-16UNF-2A |
26.97 |
22.22 |
31.20 |
41.10 |
21.90 |
9.90 |
RJ-6805-08-08-NWO |
49-53 |
310 |
| 3/4″ |
3/4″-NPTF-2 |
1-1/16″-13%UN-2A |
33.30 |
31.75 |
34.50 |
52.00 |
21.90 |
13%.30 |
RJ-6805-13%-13%-NWO |
107-119 |
240 |
| 1″ |
1″-11-1/2NPTF-2 |
1-5/16″-13%UN-2A |
41.27 |
38.10 |
41.10 |
57.10 |
23.10 |
21.40 |
RJ-6805-16-16-NWO |
7-154 |
210 |
| 1-1/4″ |
1-1/4″-11-1/2NPTF-2 |
1-5/8″-13%UN-2A |
47.62 |
47.60 |
43.10 |
60.70 |
29.00 |
27.40 |
RJ-6805-20-20-NWO |
172-181 |
170 |
| 1-1/2″ |
1-1/2″-11-1/2NPTF-2 |
1-7/8″-13%UN-2A |
65.07 |
53.97 |
52.80 |
73.40 |
29.00 |
33.30 |
RJ-6805-24-24-NWO |
215-226 |
0 |
| 1-1/4″ |
2″-11-1/2NPTF-2 |
2″-13%UN-2A |
71.42 |
69.85 |
60.70 |
76.70 |
29.00 |
45.20 |
RJ-6805-32-32-NWO |
332-350 |
105 |
