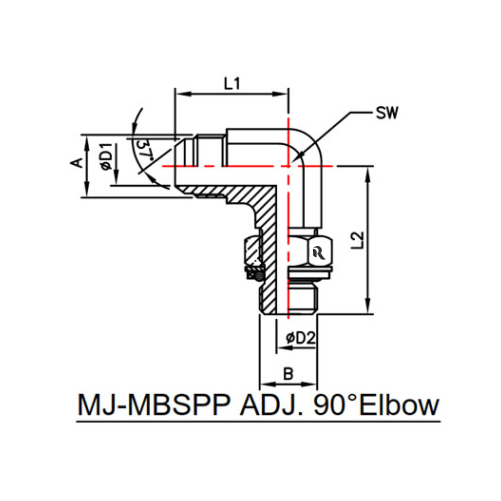

RJ7202-00-00-NWO – MJ-MBSPP ADJ. 90° ELBOW
Description
| SR.NO. |
PART NO. |
SW |
A JIC THREAD |
ØD1 |
L1 |
B BSPP THREAD (INT) |
ØD2 |
L2 |
| 01 |
RJ-7202-06-04-NWO |
14.0 |
9/16″-18UNF |
7.50 |
26.90 |
1/4″-19BSPP |
7.50 |
32.00 |
| 02 |
RJ-7202-06-06-NWO |
19.0 |
9/16″-18UNF |
7.50 |
29.20 |
3/8″-19BSPP |
9.90 |
37.00 |
| 03 |
RJ-7202-06-08-NWO |
22.0 |
9/16″-18UNF |
7.50 |
31.00 |
1/2″-14BSPP |
12.30 |
43.00 |
| 04 |
RJ-7202-08-04-NWO |
19.0 |
3/4″-16UNF |
9.90 |
32.00 |
1/4″-19BSPP |
7.50 |
37.00 |
| 05 |
RJ-7202-08-06-NWO |
19.0 |
3/4″-16UNF |
9.90 |
32.00 |
3/8″-19BSPP |
9.90 |
37.00 |
| 06 |
RJ-7202-08-08-NWO |
22.0 |
3/4″-16UNF |
9.90 |
34.00 |
1/2″-14BSPP |
12.30 |
43.00 |
| 07 |
RJ-7202-08-12-NWO |
27.0 |
3/4″-16UNF |
9.90 |
36.00 |
3/4″-14BSPP |
15.50 |
49.28 |
| 08 |
RJ-7202-10-06-NWO |
22.0 |
7/8″-14UNF |
12.30 |
37.00 |
3/8″-19BSPP |
9.90 |
36.00 |
| 09 |
RJ-7202-10-08-NWO |
22.0 |
7/8″-14UNF |
12.30 |
37.00 |
1/2″-14BSPP |
12.30 |
43.00 |
| 10 |
RJ-7202-10-12-NWO |
27.0 |
7/8″-14UNF |
12.30 |
39.00 |
3/4″-14BSPP |
15.50 |
49.50 |
| 11 |
RJ-7202-12-08-NWO |
27.0 |
1-1/16″-12UN |
15.50 |
42.00 |
1/2″-14BSPP |
12.30 |
49.50 |
| 12 |
RJ-7202-12-12-NWO |
27.0 |
1-1/16″-12UN |
15.50 |
42.00 |
3/4″-14BSPP |
15.50 |
49.50 |
| 13 |
RJ-7202-12-12-NWO |
33.0 |
1-1/16″-12UN |
15.50 |
45.00 |
1″-11BSPP |
21.50 |
52.00 |
| 14 |
RJ-7202-16-12-NWO |
33.0 |
1-5/16″-12UN |
21.50 |
46.00 |
3/4″-14BSPP |
15.50 |
49.50 |
| 15 |
RJ-7202-16-16-NWO |
33.0 |
1-5/16″-12UN |
21.50 |
46.00 |
1″-11BSPP |
21.50 |
52.00 |
| 16 |
RJ-7202-20-24-NWO |
50.0 |
1-5/8″-12UN |
27.50 |
57.00 |
1-1/2″-11BSPP |
33.00 |
60.00 |
