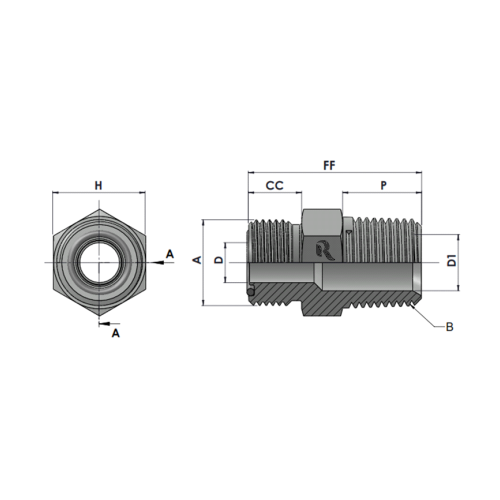

RJFS2404-00-00 Series MFS-MP Straight
Description
| Tube O.D. |
A THREAD |
B THREAD |
H Hex |
FF |
CC |
P |
D |
D1 |
Part Number |
Torque N-m |
Working pressure in Bar |
| 1/4″ |
9/16″-18 |
1/4″-18NPTF |
15.88 |
32.00 |
9.80 |
14.20 |
4.40 |
5.60 |
RJ-FS2404-04-04 |
14-16 |
413 |
| 3/8″ |
11/16″-18 |
3/8″-18NPTF |
19.05 |
34.00 |
11.20 |
14.20 |
6.70 |
8.40 |
RJ-FS2404-06-06 |
24-27 |
413 |
| 1/2″ |
13/16″-16 |
1/2″-14NPTF |
22.22 |
41.66 |
12.80 |
19.00 |
9.60 |
11.90 |
RJ-FS2404-08-08 |
43-47 |
413 |
| 3/4″ |
1-3/16″-12 |
3/4″-14NPTF |
31.75 |
49.28 |
17.00 |
19.00 |
15.50 |
16.50 |
RJ-FS2404-12-12 |
90-95 |
413 |
| 1″ |
1-7/16″-12 |
1″-11-1/2NPTF |
38.10 |
55.63 |
17.50 |
23.90 |
20.60 |
21.10 |
RJ-FS2404-16-16 |
125-135 |
413 |
| 1-1/4″ |
1-11/16″-12 |
1-1/4″-11-1/2NPTF |
44.45 |
58.42 |
17.50 |
24.60 |
26.00 |
28.40 |
RJ-FS2404-20-20 |
170-190 |
275 |
| 1-1/2″ |
2″-12 |
1-1/2″-11-1/2NPTF |
53.98 |
60.96 |
17.50 |
25.40 |
32.00 |
34.50 |
RJ-FS2404-24-24 |
200-225 |
275 |
