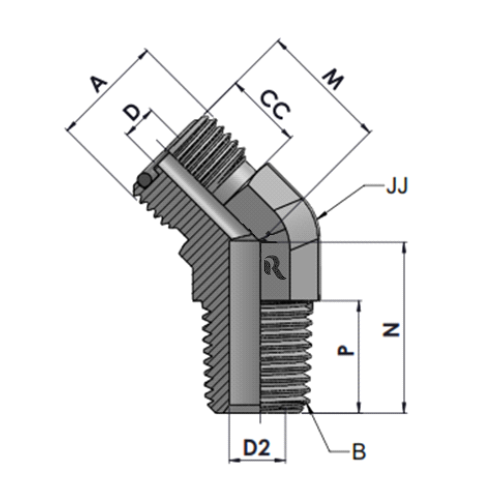

RJFS2503-00-00 Series MFS-MP 45° ELBOW
Description
| Tube O.D. |
A THREAD |
B THREAD |
D DRILL |
D 2 DRILL |
M LENGTH |
N LENGTH |
P LENGTH |
CC LENGTH |
JJ Hex |
Part Number |
Torque N-m |
Working pressure in Bar |
| 1/4″ |
9/16″-18 |
1/4″-18NPTF |
4.40 |
7.00 |
16.00 |
21.80 |
14.20 |
9.80 |
14.29 |
RJ-FS2503-04-04 |
14-16 |
413 |
| 3/8″ |
11/16″-18 |
3/8″-18NPTF |
6.70 |
10.30 |
18.80 |
24.10 |
14.20 |
11.20 |
19.05 |
RJ-FS2503-06-06 |
24-27 |
413 |
| 1/2″ |
13/16″-16 |
1/2″-14NPTF |
9.60 |
13.50 |
20.30 |
29.70 |
19.00 |
12.80 |
19.05 |
RJ-FS2503-08-08 |
43-47 |
413 |
| 1″ |
1-7/16″-12 |
1″-11-1/2″NPTF |
20.60 |
23.80 |
30.00 |
37.60 |
19.00 |
17.50 |
36.51 |
RJ-FS2503-16-16 |
125-135 |
413 |
| 1-1/4″ |
1-11/16″-12 |
1-1/4″-11-1/2″NPTF |
26.00 |
31.80 |
32.00 |
42.40 |
23.90 |
17.50 |
41.28 |
RJ-FS2503-20-20 |
170-190 |
275 |
| 1-1/2″ |
2″-12 |
1-1/2″-11-1/2″NPTF |
32.00 |
38.00 |
36.80 |
58.70 |
24.60 |
17.50 |
47.62 |
RJ-FS2503-24-24 |
200-225 |
275 |
