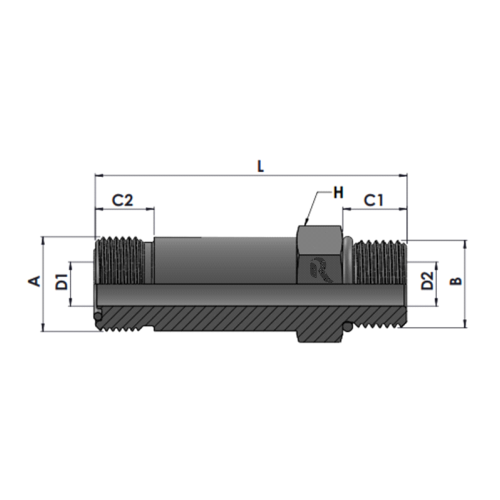

RJFS2764-00-00 Series MFS BULKHEAD MORB STRAIGHT
Description
| Tube O.D. |
A THREAD |
B THREAD MORB |
L LENGTH |
C1 LENGTH |
C2 LENGTH |
D1 DRILL |
D2 DRILL |
H Hex |
Part Number |
Torque N-m |
Working pressure in Bar |
| 1/4″ |
9/16″-18 |
7/16″-20 |
52.83 |
9.80 |
9.80 |
4.40 |
4.40 |
20.64 |
RJ-FS2764-04-04 |
14-16 |
413 |
| 3/8″ |
11/16″-18 |
9/16″-18 |
57.15 |
11.20 |
11.20 |
6.70 |
6.70 |
25.40 |
RJ-FS2764-06-06 |
24-27 |
413 |
| 1/2″ |
13/16″-16 |
3/4″-16 |
62.48 |
12.80 |
12.80 |
9.60 |
9.60 |
28.58 |
RJ-FS2764-08-08 |
43-47 |
413 |
| 5/8″ |
1″-14 |
7/8″-14 |
69.60 |
15.50 |
15.50 |
12.30 |
12.30 |
33.34 |
RJ-FS2764-10-10 |
60-68 |
413 |
| 3/4″ |
1-3/16″-12 |
1-1/16″-12 |
73.41 |
17.00 |
17.00 |
15.50 |
15.50 |
38.10 |
RJ-FS2764-12-12 |
90-95 |
413 |
| 1″ |
1-7/16″-12 |
1-5/16″-12 |
73.66 |
17.50 |
17.50 |
20.60 |
20.60 |
44.45 |
RJ-FS2764-16-16 |
125-135 |
413 |
| 1-1/4″ |
1-11/16″-12 |
1-5/8″-12 |
73.66 |
17.50 |
17.50 |
26.00 |
26.00 |
50.80 |
RJ-FS2764-20-20 |
170-190 |
275 |
| 1-1/2″ |
2″-12 |
1-7/8″-12 |
73.66 |
17.50 |
17.50 |
32.00 |
32.00 |
60.33 |
RJ-FS2764-24-24 |
200-225 |
275 |
