RJFS6400-L-00-00-O Series MFS-MORB STRAIGHT LONG
Description

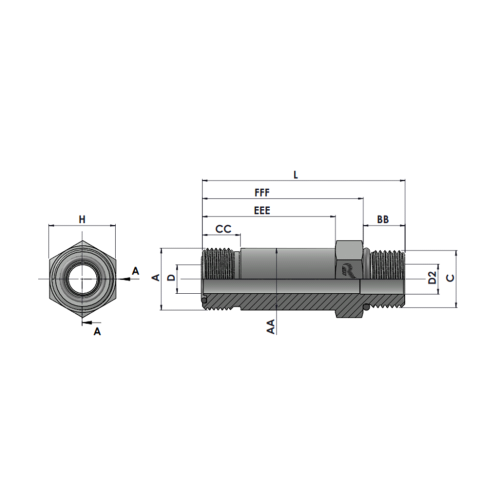

| Tube O.D. |
A THREAD |
C THREAD |
L LENGTH |
FFF LENGTH |
EEE LENGTH |
CC LENGTH |
BB LENGTH |
AA DIA |
D DRILL |
D2 DRILL |
H Hex |
Part Number |
Torque N-m |
Working pressure in Bar |
| 1/4″ |
9/16″-18 |
7/16″-20 |
52.70 |
41.70 |
33.80 |
9.80 |
11.00 |
12.14 |
4.40 |
4.40 |
15.88 |
RJ-FS6400-L-04-04-O |
14-16 |
413 |
| 3/8″ |
11/16″-18 |
9/16″-18 |
57.70 |
45.70 |
37.00 |
11.20 |
12.00 |
15.09 |
6.70 |
7.50 |
19.05 |
RJ-FS6400-L-06-06-O |
24-27 |
413 |
| 1/2″ |
13/16″-16 |
3/4″-16 |
67.80 |
53.80 |
44.50 |
12.80 |
14.00 |
18.26 |
9.60 |
9.90 |
22.22 |
RJ-FS6400-L-08-08-O |
43-47 |
413 |
| 5/8″ |
1″-14 |
7/8″-14 |
79.50 |
63.50 |
52.60 |
15.50 |
16.00 |
22.76 |
12.30 |
12.30 |
26.99 |
RJ-FS6400-L-10-10-O |
60-68 |
413 |
| 3/4″ |
1-3/16″-12 |
1-1/16″-12 |
95.50 |
77.00 |
64.00 |
17.50 |
18.50 |
27.15 |
15.50 |
15.50 |
31.75 |
RJ-FS6400-L-12-12-O |
90-95 |
413 |
| 1″ |
1-7/16″-12 |
1-5/16″-12 |
105.10 |
86.60 |
72.90 |
17.50 |
18.50 |
33.50 |
20.60 |
21.40 |
38.10 |
RJ-FS6400-L-16-16-O |
125-135 |
413 |
| 1-1/4″ |
1-11/16″-12 |
1-5/8″-12 |
120.90 |
102.40 |
83.30 |
17.50 |
18.50 |
38.95 |
26.00 |
27.40 |
44.45 |
RJ-FS6400-L-20-20-O |
170-190 |
275 |
| 1-1/2″ |
2″-12 |
1-7/8″-12 |
133.60 |
115.10 |
97.00 |
17.50 |
18.50 |
47.78 |
32.00 |
33.30 |
53.98 |
RJ-FS6400-L-24-24-O |
200-225 |
275 |
