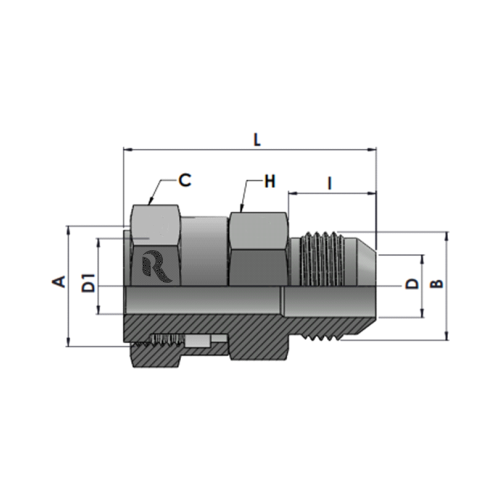

RJFS6504-00-00 Series FFSS-MJ STRAIGHT
Description
| Tube O.D. |
A THREAD |
B THREAD |
L LENGTH |
I LENGTH |
D1 DRILL |
D DRILL |
H Hex |
C Hex |
Part Number |
Torque N-m |
Working pressure in Bar |
| 1/4″ |
9/16″-18 |
7/16″-20 |
40.13 |
14.00 |
4.20 |
4.80 |
15.88 |
17.46 |
RJ-FS6504-04-04 |
14-16 |
413 |
| 3/8″ |
11/16″-18 |
9/16″-18 |
42.32 |
14.10 |
6.70 |
7.00 |
19.05 |
20.64 |
RJ-FS6504-06-06 |
24-27 |
413 |
| 1/2″ |
13/16″-16 |
3/4″-16 |
51.99 |
16.70 |
9.10 |
10.30 |
22.22 |
23.81 |
RJ-FS6504-08-08 |
43-47 |
413 |
| 5/8″ |
1″-14 |
7/8″-14 |
57.10 |
19.30 |
11.50 |
13.50 |
26.99 |
28.58 |
RJ-FS6504-10-10 |
60-68 |
413 |
| 3/4″ |
1-3/16″-12 |
1-1/16″-12 |
63.09 |
21.90 |
13.90 |
18.30 |
31.75 |
34.92 |
RJ-FS6504-12-12 |
90-95 |
413 |
| 1″ |
1-7/16″-12 |
1-5/16″-12 |
72.16 |
22.60 |
19.90 |
23.80 |
38.10 |
41.28 |
RJ-FS6504-16-16 |
125-135 |
413 |
| 1-1/4″ |
1-11/16″-12 |
1-5/8″-12 |
73.36 |
24.30 |
26.00 |
31.70 |
47.63 |
47.63 |
RJ-FS6504-20-20 |
170-190 |
275 |
