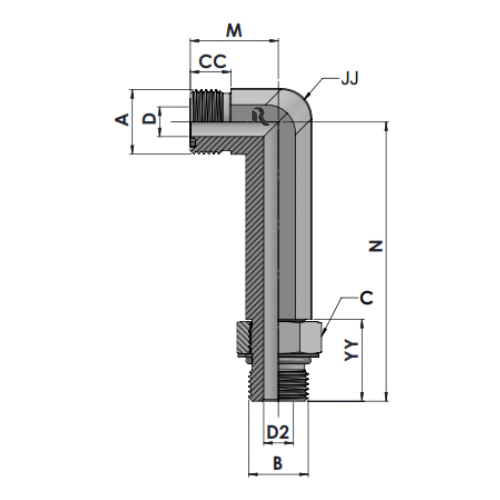

RJFS6801-LL-00-00 Series MFS-MAORB 90° ELBOW X-LONG
Description
| Tube O.D. |
A THREAD |
B THREAD |
M LENGTH |
N LENGTH |
CC LENGTH |
YY LENGTH |
D DRILL |
D2 DRILL |
JJ Hex |
C Hex |
Part Number |
Torque N-m |
Working pressure in Bar |
| 1/2″ |
13/16″-16 |
3/4″-16 |
28.00 |
88.90 |
12.80 |
26.10 |
9.60 |
9.90 |
19.05 |
23.81 |
HTFS6801-LL-08-08-NWO |
43-47 |
413 |
| 3/4″ |
1-3/16″-12 |
1-1/16″-12 |
37.30 |
95.00 |
17.00 |
33.80 |
15.50 |
15.50 |
30.16 |
34.93 |
HTFS6801-LL-12-12-NWO |
90-95 |
413 |
| 1″ |
1-7/16″-12 |
1-5/16″-12 |
41.70 |
127.00 |
17.50 |
34.60 |
20.60 |
21.40 |
36.51 |
41.28 |
HTFS6801-LL-16-16-NWO |
125-135 |
413 |
