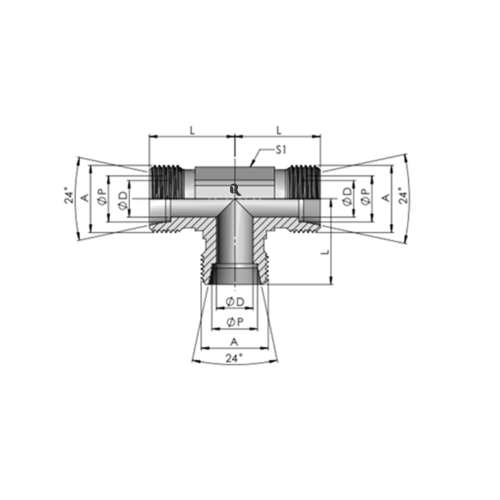

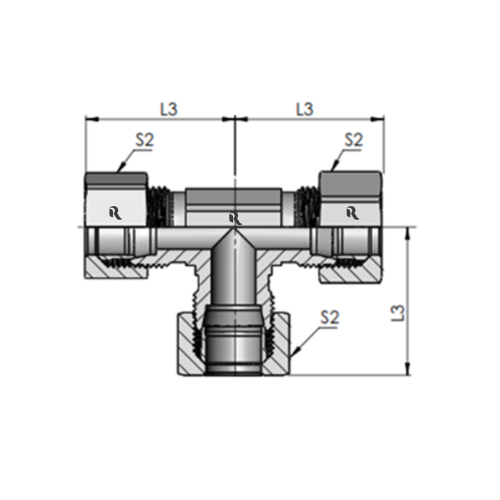

T-L Equal Tee Union
- Category : L-series
- TUBE O.D : 06, 08, 10, 12, 15, 18, 22, 28, 35, 42
- Part Type : Assembly, Bodyonly
Description
| Tube O.D. |
A Thread |
S1 Hex |
S2 Hex |
L Length |
ØD DRILL |
ØP |
L3 |
Body Part Number |
Assembly Part Number |
Torque N-m |
Working pressure in Bar |
| 6 |
M12X1.5-6g |
12.00 |
14.00 |
19.00 |
4.00 |
6.00 |
27.00 |
RJ-511239060606 |
RJ-T06L |
13-15 |
250 |
| 8 |
M14X1.5-6g |
14.00 |
17.00 |
21.00 |
6.00 |
8.00 |
29.00 |
RJ-511239080808 |
RJ-T08L |
15-18 |
250 |
| 10 |
M16X1.5-6g |
14.00 |
19.00 |
22.00 |
8.00 |
10.00 |
30.00 |
RJ-511239101010 |
RJ-T10L |
25-28 |
250 |
| 12 |
M18X1.5-6g |
17.00 |
22.00 |
24.00 |
10.00 |
12.00 |
32.00 |
RJ-511239121212 |
RJ-T12L |
27-30 |
250 |
| 15 |
M22X1.5-6g |
19.00 |
27.00 |
28.00 |
12.00 |
15.00 |
36.00 |
RJ-511239151515 |
RJ-T15L |
50-60 |
250 |
| 18 |
M26X1.5-6g |
24.00 |
32.00 |
31.00 |
15.00 |
18.00 |
40.00 |
RJ-511239181818 |
RJ-T18L |
60-75 |
160 |
| 22 |
M30X2.0-6g |
27.00 |
36.00 |
35.00 |
19.00 |
22.00 |
44.00 |
RJ-511239222222 |
RJ-T22L |
85-105 |
160 |
| 28 |
M36X2.0-6g |
36.00 |
41.00 |
38.00 |
24.00 |
28.00 |
47.00 |
RJ-511239282828 |
RJ-T28L |
120-140 |
100 |
| 35 |
M45X2.0-6g |
41.00 |
50.00 |
45.00 |
30.00 |
35.00 |
56.00 |
RJ-511239353535 |
RJ-T35L |
170-190 |
100 |
| 42 |
M52X2.0-6g |
50.00 |
60.00 |
51.00 |
36.00 |
42.00 |
63.00 |
RJ-511239424242 |
RJ-T42L |
190-230 |
100 |
